为什么STL文件不能直接转换STP/STEP格式
STL和STP文件的区别:
1. STL 文件
✅ 特点:
用途: 通常用于3D打印、快速成型和一些简单的视觉显示。
结构: 表面由三角形网格(面片)组成,仅描述几何外形。
不包含: 不包含颜色、材质、装配结构、参数。
精度: 由于是网格模型,精度受限于三角形的数量。
体积大: 相比 STP 文件,复杂模型会产生更大的文件体积。
✅ 优势:
简单,广泛支持,适合3D打印。
❌ 缺点:
无法用于装配设计或参数建模。
无法表示几何特征(如孔、倒角)或CAD历史。
除3D打印外,不太适合别的加工工艺。
2. STP 文件
✅ 特点:
用途: 用于CAD系统之间的精确交换,包括几何、装配关系、材质等。
结构: 是基于ISO 10303标准的数据交换格式。
包含信息多: 支持完整的产品建模数据,例如装配结构、零件参数、单位、材质、约束关系等。
精度高: 是参数化的模型,不是离散的三角面片。
✅ 优势:
精确建模,适用于制造、工程设计、CAD协作。
可还原到原始CAD参数模型,支持编辑。
❌ 缺点:
文件结构复杂,对某些软件的兼容性可能有限。

STL文件转换为STP格式的意义:
✅ 1. 为了在CAD系统中进一步编辑
STL 是网格模型(三角面片),无法直接进行CAD特征建模(如拉伸、倒角、布尔运算)。
如果你只有STL文件,但想在 SolidWorks、Fusion 360、Creo、CATIA 等 CAD 软件中进行进一步编辑或修改,就需要将它转为可识别的参数化模型格式,如 STP。转换为 STP 后,可以尝试进行特征识别(Feature Recognition)以恢复设计特征。
✅ 2. 用于装配或集成到其他CAD项目中
如果你有一个从3D扫描、外部建模或下载的网站获得的 STL 文件,但你需要将它和其他 CAD 零件装配在一起,CAD软件通常更愿意处理 STP 格式。STP 是更“友好”的中间格式,能被各大CAD系统识别为一个封闭体。
✅ 3. 归档或标准化或者制造
在工业制造、航空航天、汽车行业等,企业可能要求所有文件都以 STEP 格式存档,以便统一管理和传递。
即便原始模型来自 STL(如3D扫描结果),为了流程标准化,也可能要转为 STP。另外,生产制造中STP格式编程更加方便。
✅ 4. 用于有限元分析(FEA)或其他仿真软件
某些仿真平台(如ANSYS、COMSOL)对 STEP 格式支持更好,尤其是涉及边界、体积识别的操作。将 STL 转成 STP 可以作为中间步骤,配合后续几何修复和网格划分。

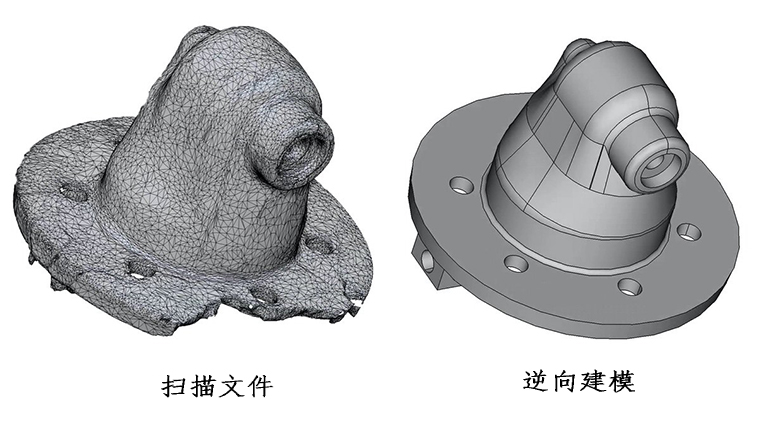

为什么STL文件转换STP格式不是简单的另存而是需要逆向建模?
- STL 和 STP 文件本质上代表的是两种完全不同的几何建模方式,它们之间并不是“格式差异”,而是“几何表示的根本不同”。STL 使用 成千上万个三角面片来“拼接”出物体的外形。它 不包含曲面、边、孔、特征、单位、装配信息——只有裸的面片和法向量。所以,STL 是“面片级近似模型”,更适合用于 3D 打印或可视化展示。STL 更像是一堆“扫描后的碎片”,而不是设计图。
- STP 存储的是参数化建模的实体(比如圆柱体、孔、倒角等),基于数学曲面(NURBS、B-rep等)。它能记录设计意图、尺寸、公差、单位、装配层级等信息。所以,STP 是用于 CAD、制造、装配的“智能几何模型”。
- STL 里没有任何曲面/体积的数学定义,只有一堆孤立的三角形。强行“另存为” STP,只能导出一个包裹住网格的封闭体,这个体不再具有可编辑的特征。所以不是简单的格式转换,是几何重建,需要 CAD 软件识别出边界、缝合曲面、最终缝合为实体。
